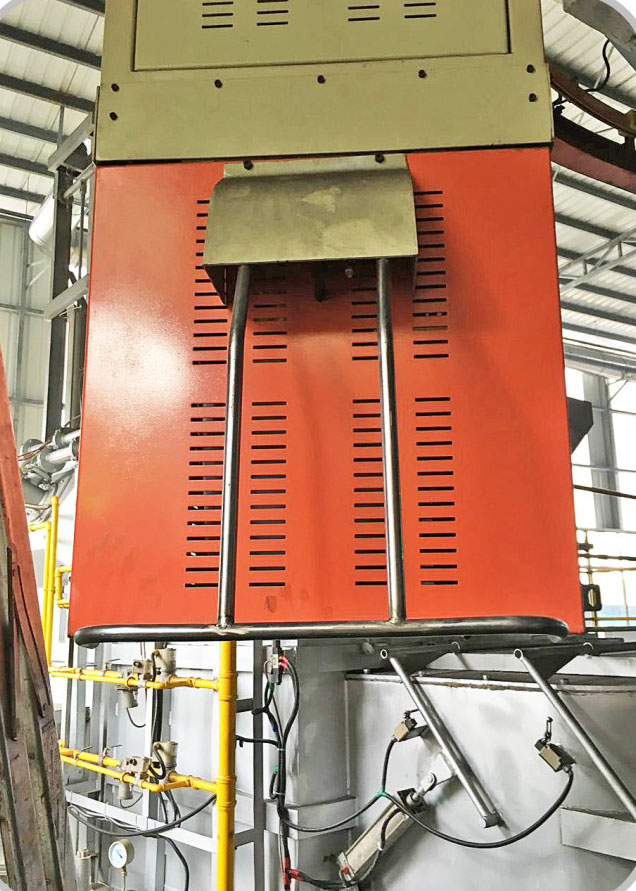

自动配汤线

自动配汤线

 详情说明


​设备用途:

           适用于铝/锌合金铸造车间的集中熔化炉到机边保温炉之间的全自动配送溶汤,达到无人操作。

结构说明:

         1. 轨道循环系统:利用厂房支柱的稳定结构立柱、轨道支撑架、H型钢轨道、日制安全电轨所组成,轨道设计为直线型,直角转弯型(R角不能小于2500mm)系统高度约 3.8 米,可根据客户场地进行调整。

         2. 自动配汤机:行走机构由驱动机构、减速机构、剎车装置、定位系统、安全保护机构组成,走车的行走状态可分为—自动行走、手动行走,速度全由变频器控制,平均速度为每分钟 45~60 米。取汤倒汤机构由电动升降机构、倾转机构、运汤勺组成。

         3. 运行方式:将各机台编号#01-06#,配汤机可根据现有的编号信号进行补汤的工作,不同机台发出信号后,配汤机可根据信号运行至熔解炉取汤后再依信号完成补汤工作,同时会在配汤机的补汤站数显示器上可看出正在补汤的机台号。

         4. 补汤作动:取汤:启动——慢——加速——定速----减速----定位----回程无补汤信号----定速回归

回程有补汤信号----最快速回归

设备特点:

          1.组成:设备分地面控制部、移动控制部、移动机械。前者为机边保温炉内溶液状态传输及信号处理控制部,后者为设备移动及定位部。

          2.能力:一次配送量为30-200kg,运行速度60米/分钟,可供15台机边炉。

          3.安全:各执行位采用连锁控制,设备在移动中采用防碰撞保护、动作时间保护、漏汤报警保护、声光语音提示。

          4.控制:整体采用PLC及变频控制、编码技术定位(定位精度10mm)、数据无线通信。

          5.原件:电器及控制动作元件采用原装进口,质保2年。

          6.可依据客户要求与集中熔化炉内的出液机构,溶液温度进行联动控制,或可用工控机作中央控制。

常用规格

设备名称

配送合金

单次送汤量

小时送汤量

轨道行程

可供机台

RGXY-06

锌合金

≤60KG

≤500KG

≤50m

≤15台

RGXY-08

铝合金

≤80KG

≤800KG

≤50m

≤15台

备注:此系列产品的常用规格,特殊规格可根据用户需求设计。
